Ano de produccion: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991
Tipo 1
| No. | A | Circuitos |
| 1 | 8 | Luz de cruce del faro (izquierda) |
| 2 | 8 | Luz de cruce del faro (derecha) |
| 3 | 8 | Luz de carretera del faro (izquierda) |
| 4 | 8 | Luz de carretera del faro (derecha) |
| 5 | 16 | Luces altas adicionales |
| 6 | 8 | Luces de freno, luz intermitente de emergencia, motor de faro oculto |
| 7 | 8 | Reloj, luz interior, encendedor de cigarros, radio, luz del maletero |
| 8 | 8 | Indicadores de giro, luz de advertencia de freno |
| 8 | Semáforos | |
| 9 | 8 | Luces de marcha atrás, limpiaparabrisas trasero, motor de espejo exterior, luces indicadoras de señal de giro |
| 10 | 16 | Ventilador de Aire fresco |
| 16 | Calefacción del espejo exterior, cable de control para el desempañador de la ventana trasera | |
| 11 | 8 | Limpiaparabrisas, bomba lavaparabrisas |
| 12 | 8 | Luces de matrícula, luz del compartimiento de equipaje, luz del cenicero, luces de instrumentos e interruptores, luz de la guantera |
| 13 | 8 | Marcador lateral (derecha) |
| 14 | 8 | Marcador lateral (izquierda), luz del compartimento del motor |
| 15 | 16 | Faros antiniebla |
| 8 | Luz antiniebla delantera | |
| 1 | 8 | Faros delanteros retráctiles |
| 16 | Motor de faro oculto | |
| 8 | Cuerno | |
| 2 | 16 | Bomba de combustible, válvula de aire auxiliar, regulador de presión de control, válvula de frecuencia (sensor de oxígeno) |
| 3 | 16 | Ventilador del radiador, antena |
| 16 | motor del ventilador | |
| 4 | 25 | desempañador de parabrisas trasero, |
| 5 | 16 | Ventilador del condensador del aire acondicionado |
| 6 | 25 | Compresor de aire acondicionado, ventilador de aire fresco |
| 7 | 8 | Luz antiniebla trasera |
| 8 | 25 | Alza Vidrios |
| 16 | Alza Vidrios | |
| 9 | 25 | Techo emergente, motor de desbloqueo de la puerta trasera |
| 25 | Ventilador, Motor de desbloqueo de la puerta trasera | |
| Relé | ||
| R1 | Puente (término. 56 - 56b) | |
| Luces intermitentes y luces bajas | ||
| R2 | Luces altas adicionales | |
| R3 | Cuerno | |
| Ventilador | ||
| R4 | Limpiaparabrisas intermitente | |
| R5 | Señales de giro / luz intermitente de emergencia | |
| R6 | Ventilador de refrigeración | |
| Cuerno | ||
| R7 | Bomba de combustible | |
| Sistema de lavado de faros | ||
| R8 | Sistema de aire acondicionado (soplador) | |
| Faros antiniebla | ||
| R9 | Sistema de lavado de faros | |
| R10 | Tiempo de advertencia con Gong (EE. UU.) | |
| Control de supervisión del convertidor catalítico (Japón) | ||
| Advertencia del cinturón de seguridad | ||
| R11 | Desempañador de la ventana trasera y cinturones de seguridad | |
Los modelos con aire acondicionado tienen dos relés adicionales debajo del panel de instrumentos al lado de la consola central.
| No. | Relé |
| 1 | Ventilador |
| 2 | El sistema de aire acondicionado |

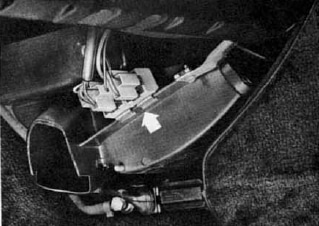

Porsche 924 - diagrama de caja de fusibles - relés adicionales
| No. | Relé |
| 1 | Radio |
| 2 | Elevalunas |
Tipo 2
| No. | A | Componente protegido |
| 1 | 25 | Techo de apoyo, liberación de la ventana trasera |
| 2 | 25 | Motor de faro |
| 3 | 15 | Cuernos |
| 4 | 30 | Alza Vidrios |
| 5 | 15 | Faros antiniebla |
| 6 | 30 | Ajuste del asiento |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | 25 | Ventilador de refrigeración n. ° 2 |
| 11 | 15 | Encendedor de cigarros, liberación de la ventana trasera, reloj, indicador de combustible, luces interiores de la guantera |
| 12 | — | — |
| 13 | 30 | Desempañador trasero, espejo térmico |
| 14 | 30 | Ventilador |
| 15 | 25 | Ventilador de refrigeración n. ° 2 |
| 16 | 15 | Motor de faro |
| 17 | 7,5 | Calefacción, Embrague del compresor de A / C |
| 18 | 7,5 | Instrumentos, Control de techo, Pick-up Hall, Gong |
| 19 | 15 | Luz de freno, control de crucero |
| 20 | 7,5 | Luz de carretera izquierda) |
| 21 | 7,5 | Luz de carretera (derecha) |
| 22 | 7,5 | Luz de cruce izquierda |
| 23 | 7,5 | Luz baja derecha) |
| 24 | 30 | Limpiaparabrisas, boquillas de limpiaparabrisas con calefacción, parabrisas y faros delanteros, bomba de lavado |
| 25 | 25 | Calefacción del asiento trasero |
| 26 | — | — |
| 27 | — | — |
| 28 | 25 | - Luz de marcha atras |
| 29 | — | — |
| 30 | 7,5 | Señal de giro trasera izquierda y luz lateral |
| 31 | 7,5 | Intermitente delantero |
| 32 | 7,5 | Señal de giro delantera derecha |
| 33 | 7,5 | Señal de giro trasera derecha y luz lateral |
| 34 | 15 | Bomba de combustible, sensor de oxígeno |
| 35 | — | — |
| 36 | 7,5 | Radio |
| 37 | 7,5 | Motor de faro |
| 38 | 7,5 | Iluminación del instrumento |
| 39 | 7,5 | Radio |
| 40 | 7,5 | Luz de estacionamiento izquierda y placa de matrícula derecha |
| 41 | 7,5 | Luz de estacionamiento derecha e izquierda para matrícula, luz del compartimiento del motor |
| Relé | ||
| A | Compresor del aire acondicionado | |
| B | Techo de apoyo | |
| C | — | |
| D | — | |
| E | — | |
| F | — | |
| G | Luz de niebla | |
| H | Luz de niebla | |
| x | — | |
| . | sujetador | |
| K | Sistema de lavado de faros | |
| L | Catalizador | |
| M | Puentes | |
| NO | Elevalunas | |
| A | Zumbador | |
| P | limpiadores intermitentes | |
| . | Ventilador de refrigeración | |
| R | Ventilador | |
| S | sujetador | |
| T | Receptáculo de prueba de fusibles y ventana trasera | |
| U | Intermitente de señal de giro | |
| V | DME | |
ADVERTENCIA: Las asignaciones de terminales y arnés para conectores individuales variarán según el nivel de equipo del vehículo, el modelo y el mercado.
